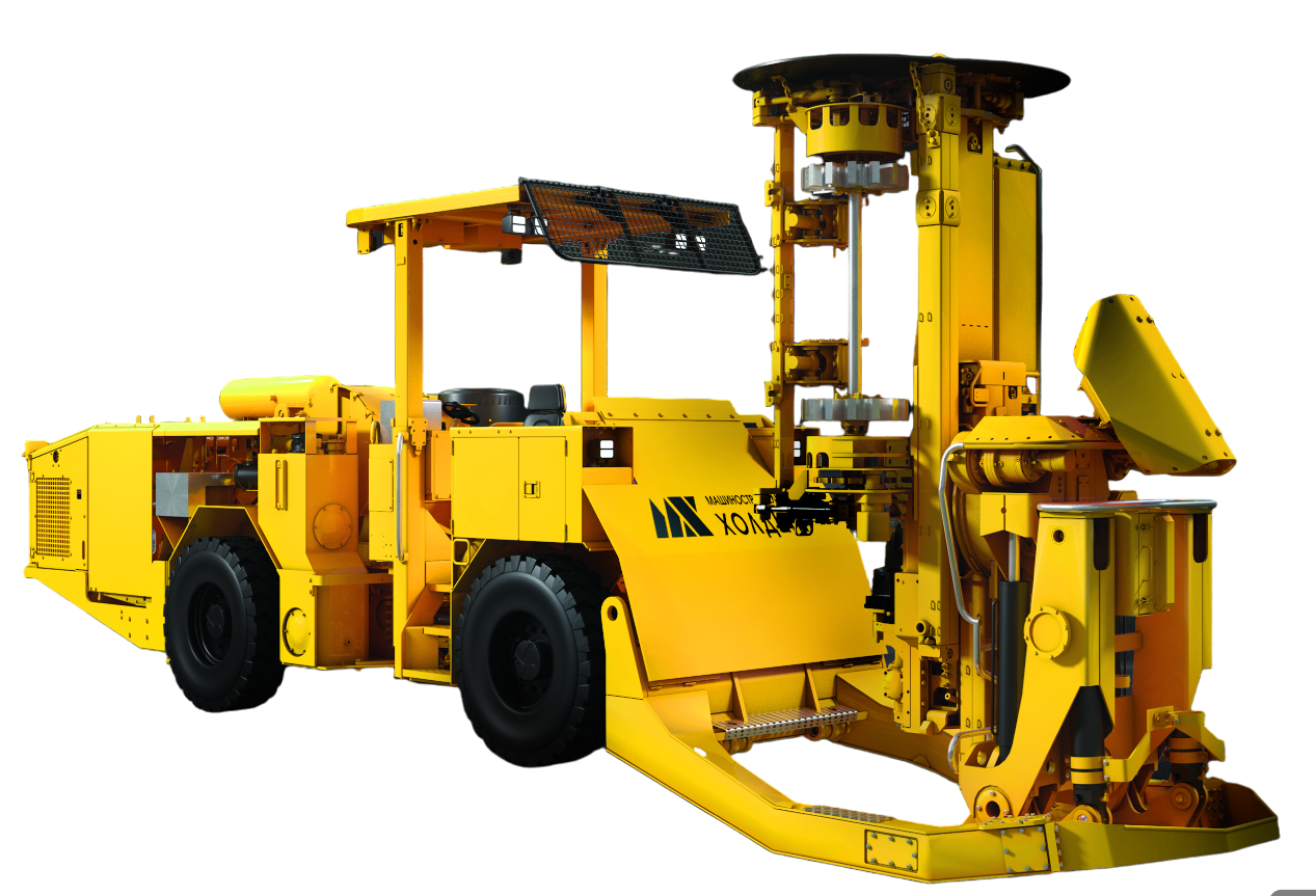

Подземная гидроперфораторная установка очистного бурения DН-B1
Краткие технические характеристики
- Минимальные размеры горной выработки (ширина х высота), м3,2 х 3,4 до 3,8 х 4,0
- Номинальный диаметр шпура, мм64…89
- Наибольший угол преодолеваемого подъема15°
- Максимально допустимый угол крена5°
- Максимальная скорость передвижения, км/ч12
- Масса установки не более, кг18 000
- Штанг в кассете20+1
- Минимальная ширина Т-образного перекрестка, м3,4
- Габаритные размеры в транспортном положении
- Длина, мм9920
- Ширина, мм1990
- Высота, мм2920-3450
- ПерфораторHL820ST-МХ
- Ударная мощность перфоратора, кВТ21
Описание
DH-B1 – электрогидравлическая буровая установка для бурения очистных скважин в подземных выработках малого и среднего сечения. Установка предназначена для бурения вертикальных, наклонных, параллельных, технологических скважин и вееров. Установка позволяет бурить скважины диаметром от 64 до 102 мм. на глубину до 38 м. Возможность вращения податчика на 360°, параллельное бурение с охватом 2,0 м., наклон бурового модуля вперед и назад позволяют использовать установку в различных условиях. Смонтированные на раме бурового модуля гидравлические распоры обеспечивают точность позиционирования и бурения. Автоматические режимы: бурение и защита от заклинивания, значительно увеличивают ресурс бурового става. Управление бурением и передвижением осуществляется с платформы оператора. Шасси с шарнирным сочленением, приводом на все колеса, высоким клиренсом и гидравлическим рулевым управлением облегчает перемещение на уклонах и в узких выработках.
