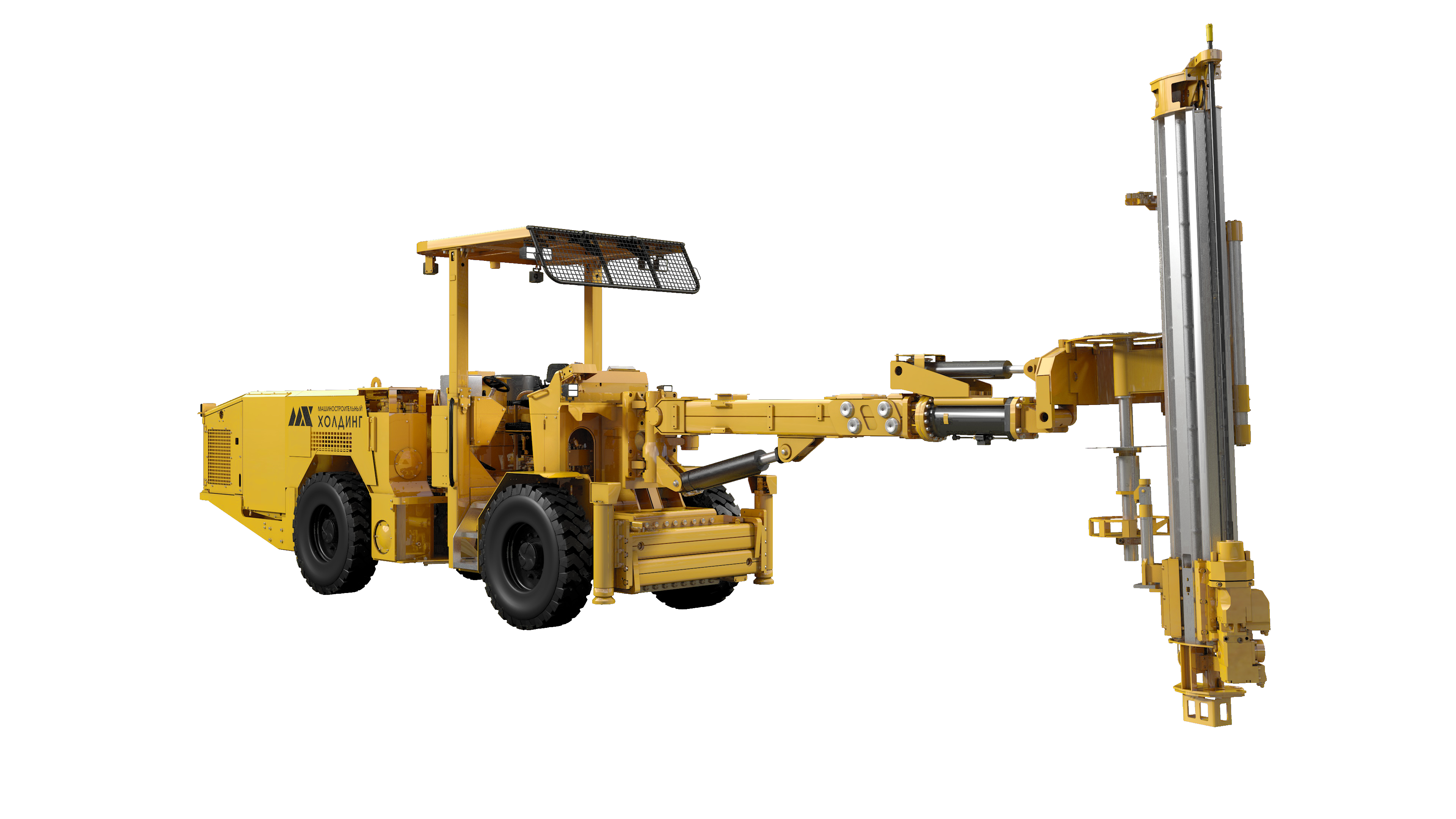

Подземная гидравлическая буровая установка для монтажа анкерной крепи DR-B1
Краткие технические характеристики
- Минимальная ширина T-образного перекрестка под анкер 1525мм., мм4060
- Номинальный диаметр шпура, мм33…43
- Наибольший угол преодолеваемого подъема15°
- Максимальная скорость передвижения, км/ч12
- Масса установки (в зависимости от опций), кг16-18 000
- Сечение обуриваемой кровли, мм6350 x 2100
- Минимальные размеры горной выработки (ширина х высота), м3 x 3
- Габаритные размеры в транспортном положении
- Длина (в случае модуля под анкер 1525мм.), мм11360
- Ширина, мм1870
- Высота, мм2140-3100
- ПерфораторRD314-МХ
- Ударная мощность перфоратора, кВТ14
Описание
Подземная гидроперфораторная буровая установка DR-B1 предназначена для механизированного комплексного монтажа анкерной крепи различного типа в подземных горных выработках малого и среднего сечения до 36 м2 Шасси установки унифицировано с подземной проходческой установкой DF-B1, что обеспечивает ее эффективную эксплуатацию. Для работы бурового оборудования используется высокоэффективная гидравлическая маслостанция с электроприводом и питанием от промышленной сети. Рабочий орган DR-B1 оснащен 2-х секционной телескопической стрелой и буровым модулем с раздельными линиями бурения и анкерования. Буровой модуль оборудован высокопроизводительным гидроперфоратором собственного производства и механизированным накопителем анкеров револь верного типа, что обеспечивает высокую производительность и позволяет быстро проводить монтаж крепи длиной до Зм. анкерами различного типа - самозакрепляюшимися (СЗА), клинораспорными (КРА), гидрораспорными (WI, Swellex, ГРА), стале-полимерными (СПА). Для обеспечения безопасного механизированного монтажа анкерной крепи установка комплектуется манипулятором сетки. Минимальные размеры горной выработки 3х3 м.
