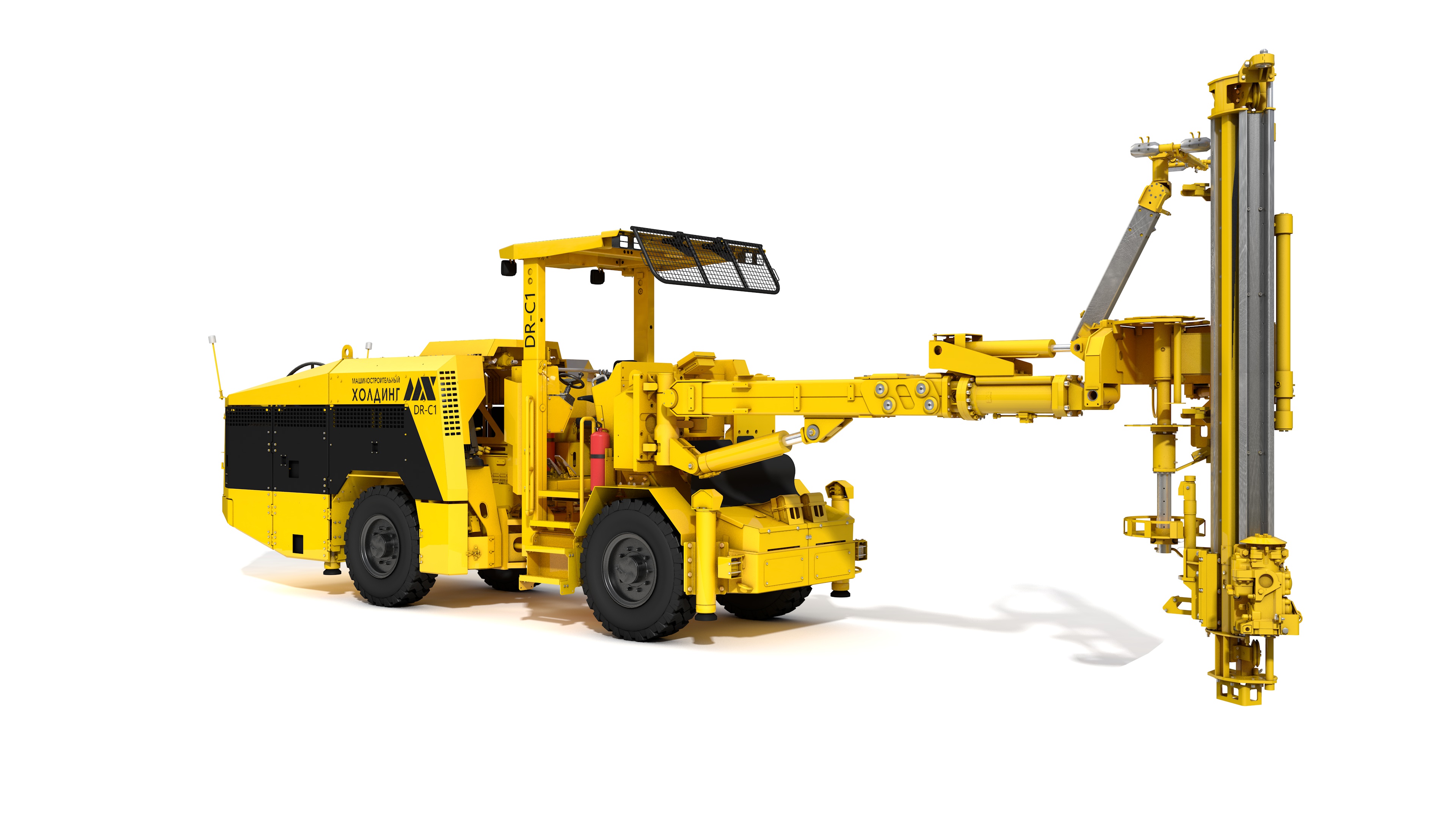

Подземная гидравлическая буровая установка для монтажа анкерной крепи DR-C1
Краткие технические характеристики
- Минимальная ширина T-образного перекрестка под анкер 1525мм., мм4060
- Номинальный диаметр шпура, мм33…43
- Наибольший угол преодолеваемого подъема15°
- Максимальная скорость передвижения, км/ч16
- Масса установки (в зависимости от опций), кг22-24 000
- Сечение обуриваемой кровли, мм6350 х 2100
- Минимальные размеры горной выработки (ширина х высота), м3,5 х 3,5
- Габаритные размеры в транспортном положении
- Длина (в случае модуля под анкер 1525мм.), мм12100
- Ширина, мм2150
- Высота, мм2250-3200 (с козырьком) / 2950 (с закрытой кабиной)
- ПерфораторRD314-MX
- Ударная мощность перфоратора, кВТ14
Описание
Подземная гидроперфораторная буровая установка DR-C1 предназначена для комплексного монтажа анкерной крепи в подземных горных выработках среднего сечения. Рабочий орган оснащен телескопической стрелой, буровым модулем с механизированным анкерным податчиком с накопителем анкеров барабанного типа, за счет чего имеет оптимальную зону обуривания и высокую производительность. Буровой модуль оборудован высокопроизводительным гидроперфоратором и позволяет бурить шпур диаметром до 54 мм. с последующим монтажом анкеров различных типов. В зависимости от модификации буровой модуль позволяет монтаж разных типов анкеров - самозакрепляющиеся (СЗА), клинораспорные (КРА), гидрораспорные (WI, Swellex, ГРА) или сталеполимерные (СПА). Шасси установки унифицировано с проходческой установкой DF-C2, что облегчает ее эксплуатацию и обслуживание. Для работы бурового оборудования используется гидравлическая маслостанция с электроприводом с питанием от промышленной сети. В целях реализации безопасного монтажа анкерной крепи установка может комплектоваться полноценной стрелой с манипулятором для удобства монтажа сеток. Минимальные размеры горной выработки 3,5х3,5м.
